Endüstriyel Otomasyon Panosunda Hangi Ürünler Bulunur?

Endüstriyel Otomasyon Panosunda Hangi Ürünler Bulunur?

Endüstriyel otomasyon panosu; bir makinenin veya üretim hattının kontrol, güç dağıtımı, haberleşme ve koruma bileşenlerini bir araya getiren sistemdir. Panonun içerisinde kullanılan ürünler, uygulamanın büyüklüğüne ve makinenin çalışma biçimine göre değişebilir.

Basit bir makine panosunda az sayıda kontrol ürünü bulunurken geniş bir üretim hattında PLC, HMI, inverter, servo sürücü, haberleşme modülleri ve çok sayıda koruma elemanı kullanılabilir.

Panodaki her ürünün doğru seçilmesi, uygun şekilde yerleştirilmesi ve teknik dokümanlara göre bağlanması sistemin güvenilir çalışması açısından önemlidir.

1. Ana Şalter

Ana şalter, panoya gelen elektrik enerjisinin açılması ve kapatılması için kullanılır. Bakım veya acil müdahale sırasında panonun enerjisinin kesilmesini sağlar.

Ana şalter seçilirken sistemin toplam akımı, kutup sayısı ve kısa devre dayanımı gibi teknik değerler dikkate alınmalıdır. Şalterin pano dışından güvenli şekilde kumanda edilmesi gerekebilir.

2. Sigorta ve Devre Kesiciler

Sigortalar ve devre kesiciler, pano içerisindeki farklı devrelerin kısa devre ve aşırı akım durumlarına karşı korunmasına yardımcı olur.

Güç ve kontrol devreleri için farklı koruma ürünleri kullanılabilir. PLC, güç kaynağı, inverter ve motor devrelerinin koruma ihtiyaçları aynı değildir.

Ürünlerin kesme kapasitesi, nominal akımı ve açma karakteristiği uygulamanın elektriksel özelliklerine göre seçilmelidir.

3. PLC

PLC, otomasyon panosunun kontrol merkezidir. Sensör, buton ve diğer girişlerden aldığı bilgileri programına göre değerlendirir. Ardından motor, valf, röle ve sürücülere komut gönderir.

PLC seçiminde şu özellikler dikkate alınır:

• Dijital giriş ve çıkış sayısı
• Analog sinyal ihtiyacı
• Haberleşme protokolleri
• Program kapasitesi
• Hızlı sayıcı ve darbe çıkışları
• Genişleme modülü desteği

Büyük sistemlerde giriş-çıkış modülleri ve uzak I/O istasyonları kullanılarak kontrol kapasitesi artırılabilir.

4. HMI Operatör Paneli

HMI panel çoğunlukla pano kapağına veya operatör konsoluna monte edilir. Operatörün makineyi kontrol etmesini ve üretim bilgilerini izlemesini sağlar.

HMI üzerinden şu işlemler yapılabilir:

• Makineyi başlatma ve durdurma
• Hız ve sıcaklık değerlerini ayarlama
• Üretim miktarını görüntüleme
• Alarm ve arıza bilgilerini takip etme
• Reçete seçme
• Manuel ve otomatik çalışma modlarını değiştirme

HMI panelin PLC ile haberleşme uyumluluğu ürün seçimi sırasında kontrol edilmelidir.

5. Endüstriyel Güç Kaynağı

PLC, sensör, röle ve diğer kontrol ürünlerinin önemli bir bölümü düşük DC gerilimle çalışır. Endüstriyel güç kaynağı, şebeke gerilimini sistemin ihtiyaç duyduğu DC gerilime dönüştürür.

Güç kaynağı seçiminde çıkış gerilimi, toplam akım ihtiyacı, ani yükler ve pano sıcaklığı dikkate alınmalıdır. Kapasitenin tam sınırında çalışan bir güç kaynağı, sistemde gerilim düşmesine ve kararsız çalışmaya neden olabilir.

6. Kontaktör

Kontaktör; motor, ısıtıcı ve farklı elektriksel yüklerin uzaktan açılıp kapatılmasını sağlar. PLC çıkışı veya kontrol devresi üzerinden kumanda edilebilir.

Kontaktör seçilirken yük türü, motor akımı, kullanım kategorisi ve bobin gerilimi kontrol edilmelidir. Yardımcı kontaklar, durum bilgisi ve kilitleme devreleri için kullanılabilir.

7. Termik Röle

Termik röle, elektrik motorlarını uzun süreli aşırı yük durumlarına karşı korumaya yardımcı olur. Genellikle kontaktörle birlikte kullanılır.

Termik rölenin ayar aralığı motorun etiket akımını kapsamalıdır. Termik röle kısa devre koruması sağlamadığı için uygun sigorta veya devre kesiciyle birlikte kullanılmalıdır.

8. Ara Röleler

Ara röleler, PLC çıkışlarıyla saha ekipmanları arasında sinyal ayırma veya kontak çoğaltma amacıyla kullanılabilir. Kontrol devrelerinde farklı gerilim ve yüklerin yönetilmesine yardımcı olur.

Röle seçiminde bobin gerilimi, kontak akımı, kontak sayısı ve anahtarlanacak yükün türü dikkate alınmalıdır.

9. İnverter

İnverter, elektrik motorunun hızını ve çalışma biçimini kontrol eder. Konveyör, fan, pompa ve üretim makinelerinde kullanılabilir.

İnverter seçiminde motor gücü ve nominal akımının yanında şebeke gerilimi, yük tipi, frenleme ihtiyacı ve haberleşme özellikleri değerlendirilmelidir.

İnverterlerin oluşturabileceği ısı ve elektriksel parazit nedeniyle pano yerleşimi, havalandırma, kablolama ve topraklama üretici talimatlarına uygun planlanmalıdır.

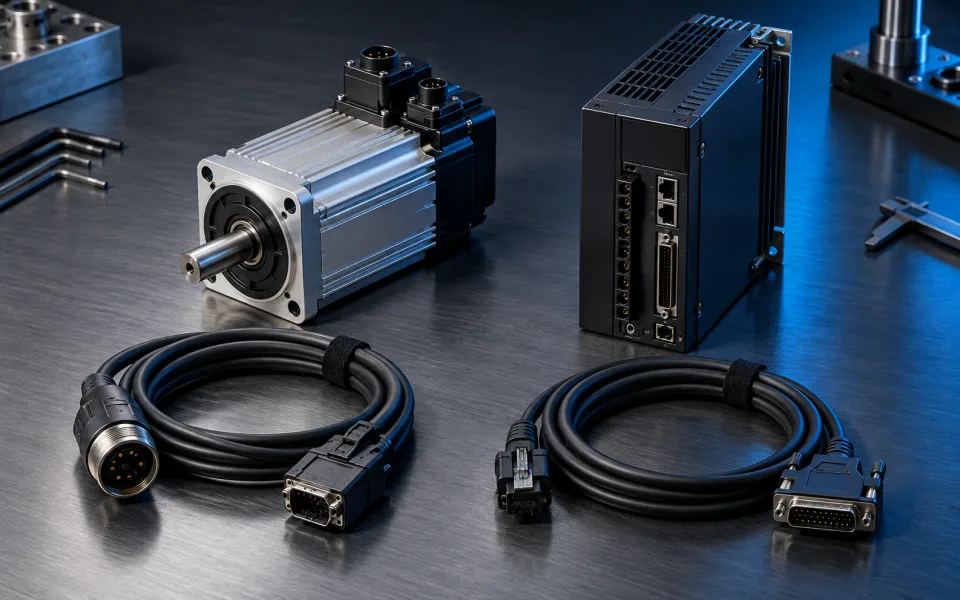

10. Servo Sürücü

Servo sürücüler, hassas hareket ve konum kontrolü gereken makinelerde servo motorları yönetir. Paketleme, kesim, baskı, etiketleme ve robotik sistemlerde kullanılabilir.

Servo motor ve sürücünün birbiriyle uyumlu olması gerekir. Güç, tork, enkoder, kablo ve haberleşme özellikleri birlikte değerlendirilmelidir.

11. Soft Starter

Soft starter, elektrik motorlarının kontrollü biçimde kalkış ve duruş yapmasına yardımcı olur. Motor hızının çalışma boyunca değiştirilmesi gerekmeyen uygulamalarda değerlendirilebilir.

Soft starter ile inverter aynı görevleri yerine getirmez. Sürekli hız kontrolü gerekiyorsa inverter, yalnızca kalkış ve duruşun yumuşatılması hedefleniyorsa uygulamaya göre soft starter kullanılabilir.

12. Klemensler

Klemensler, pano içi kablolarla saha kabloları arasında düzenli ve güvenli bağlantı oluşturmak için kullanılır.

Farklı uygulamalar için şu klemens türleri bulunabilir:

• Standart geçiş klemensleri
• Topraklama klemensleri
• Sigortalı klemensler
• Çok katlı klemensler
• Ayırmalı ve test klemensleri
• Sensör klemensleri

Klemenslerin akım, gerilim ve kablo kesiti değerleri devreye uygun olmalıdır.

13. Buton, Anahtar ve İkaz Lambaları

Pano kapağında veya operatör bölümünde başlatma, durdurma, reset ve çalışma modu seçimi için buton ve anahtarlar kullanılabilir.

İkaz lambaları makinenin çalışma, bekleme, arıza veya enerji durumunu gösterebilir. Buton ve lambaların renkleri, etiketleri ve görevleri operatörün kolay anlayabileceği şekilde düzenlenmelidir.

14. Acil Durdurma ve Emniyet Ürünleri

Acil durdurma butonu, emniyet rölesi, kapı anahtarı ve ışık bariyeri gibi ürünler makinenin güvenlik sisteminin parçalarıdır.

Emniyet devreleri standart kontrol devrelerinden farklı gerekliliklere sahip olabilir. Makinenin risk değerlendirmesi yapılmalı ve güvenlik sistemi ilgili mevzuat ile standartlara uygun olarak uzman kişiler tarafından tasarlanmalıdır.

15. Pano Fanı, Filtre ve Termostat

Pano içerisindeki PLC, güç kaynağı, inverter ve diğer ürünler çalışma sırasında ısı oluşturur. Sıcaklığın kontrol altında tutulması için fan, filtre, termostat veya uygun soğutma sistemi kullanılabilir.

Tozlu ortamlarda filtrenin düzenli olarak kontrol edilmesi gerekir. Tıkanan filtreler hava dolaşımını azaltarak pano sıcaklığının yükselmesine neden olabilir.

16. Parafudr ve Elektriksel Koruma Ürünleri

Şebeke kaynaklı ani gerilim yükselmeleri otomasyon ürünlerine zarar verebilir. Uygulamanın elektrik altyapısına göre parafudr ve farklı koruma elemanları değerlendirilebilir.

Topraklama, eş potansiyel bağlantı ve koruma düzeni yetkili elektrik uzmanları tarafından planlanmalıdır.

Otomasyon Panosu Tasarımında Nelere Dikkat Edilmeli?

Panonun yalnızca bütün ürünleri içine alacak büyüklükte olması yeterli değildir. Montaj, soğutma, bakım ve ileride yapılabilecek geliştirmeler de düşünülmelidir.

Pano tasarımında şu noktalar değerlendirilmelidir:

• Güç ve kontrol bölümlerinin ayrılması
• Uygun havalandırma
• Kablo kanallarında yeterli alan
• Topraklama düzeni
• Sinyal ve güç kablolarının ayrılması
• Ürünler arasında montaj boşluğu
• Klemens ve kablo etiketleri
• Bakım erişimi
• İleride yapılacak genişletmeler
• Pano koruma sınıfı

Elektrik panosunun tasarımı, montajı ve devreye alınması yalnızca yetkili ve yetkin kişiler tarafından gerçekleştirilmelidir.

Otomasyon Panosu İçin Malzeme Listesi

Ürün tedarikinden önce ayrıntılı bir pano malzeme listesi hazırlanmalıdır. Listede şu bilgiler bulunabilir:

• Ürün adı
• Marka ve seri
• Tam model kodu
• Teknik özellik
• Adet
• Kullanılacağı devre
• Alternatif ürün
• Montaj aksesuarları
• Teslim süresi

Bu liste eksik veya uyumsuz ürün siparişi riskini azaltır.
